Als ich den Magirus gekauft habe, hatte er einen Tank mit ungefähr 200 Liter, von dem man etwa 180 Liter verbrauchen konnte. Bei einem Verbrauch von über 20 Liter ist das nicht gerade viel, wenn es um die Langstrecke geht. Insofern habe ich mich entschieden, die Tanks zu erweitern, umso mehr als mir auf der rechten Seite ein Unterfahrschutz fehlt und ich relativ viel Freiraum hatte. Da kam es mir gerade recht, dass ich einen nagelneuen 130 Liter Tank kaufen konnte Der exakt hinter den bisherigen Hauptakt gepasst hat. \n\nDer bisherige Hauptank ist auch nicht mehr der Beste. Das heißt, er hatte ziemliche Roststellen unter den Spannbändern. Und insofern habe ich mich entschieden, diesen auch auszutauschen. Das spannende an dieser Geschichte war, dass dieser Tank Durch die Doppelkabine einen versetzten Einzelstützen hat und dieser versetzt werden musste, da ein solcher Tank mit so einem Einfühlstützen nicht zu kaufen ist.
Durch einen Zufall konnte ich zwei nagelneue Tanks mit 130 l Inhalt kaufen. Die Abmessungen passen perfekt hinter den Haupttank. Leider ohne Konsolen und Tankgeber, aber das lässt sich ja einfach lösen.

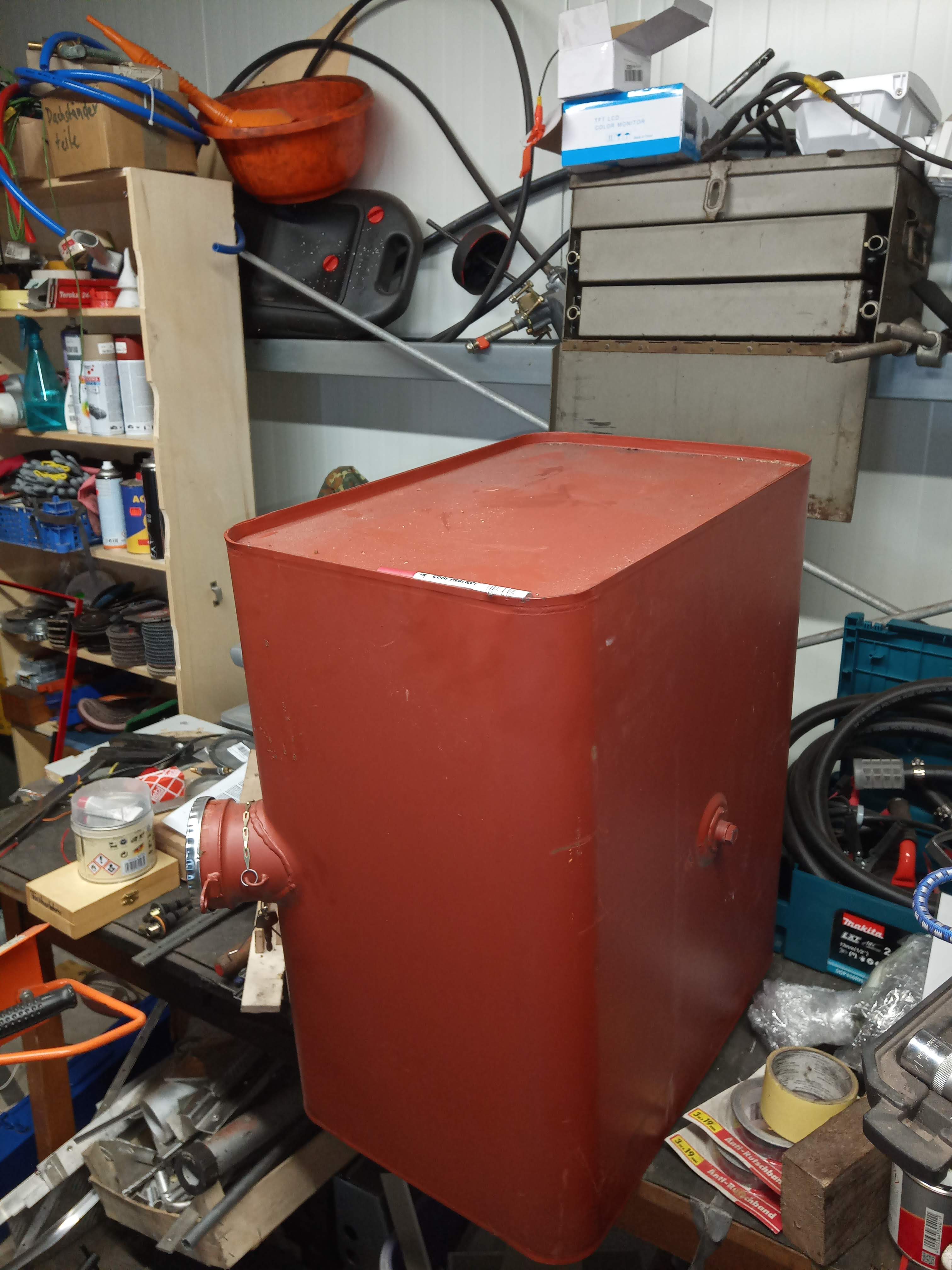

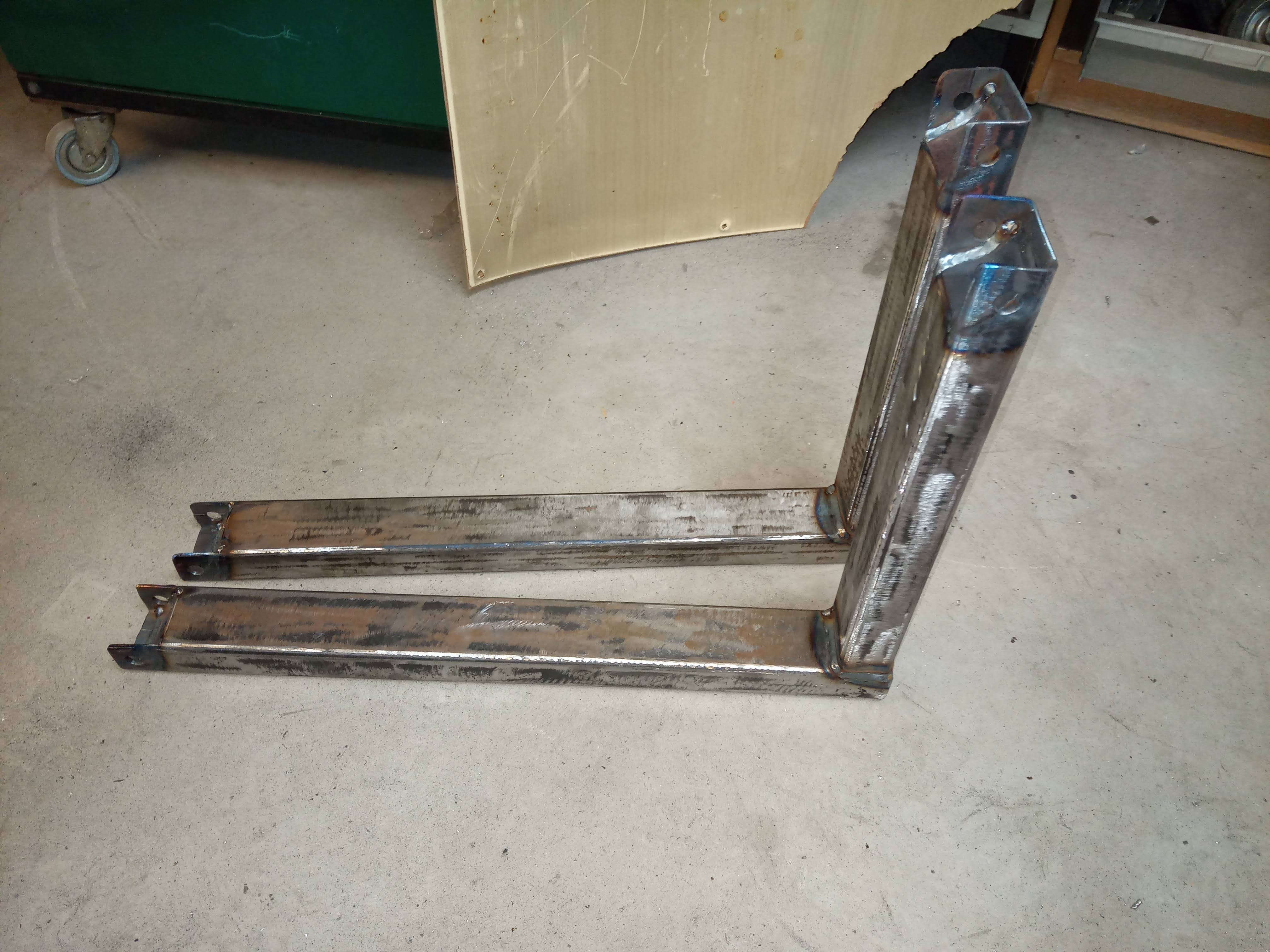

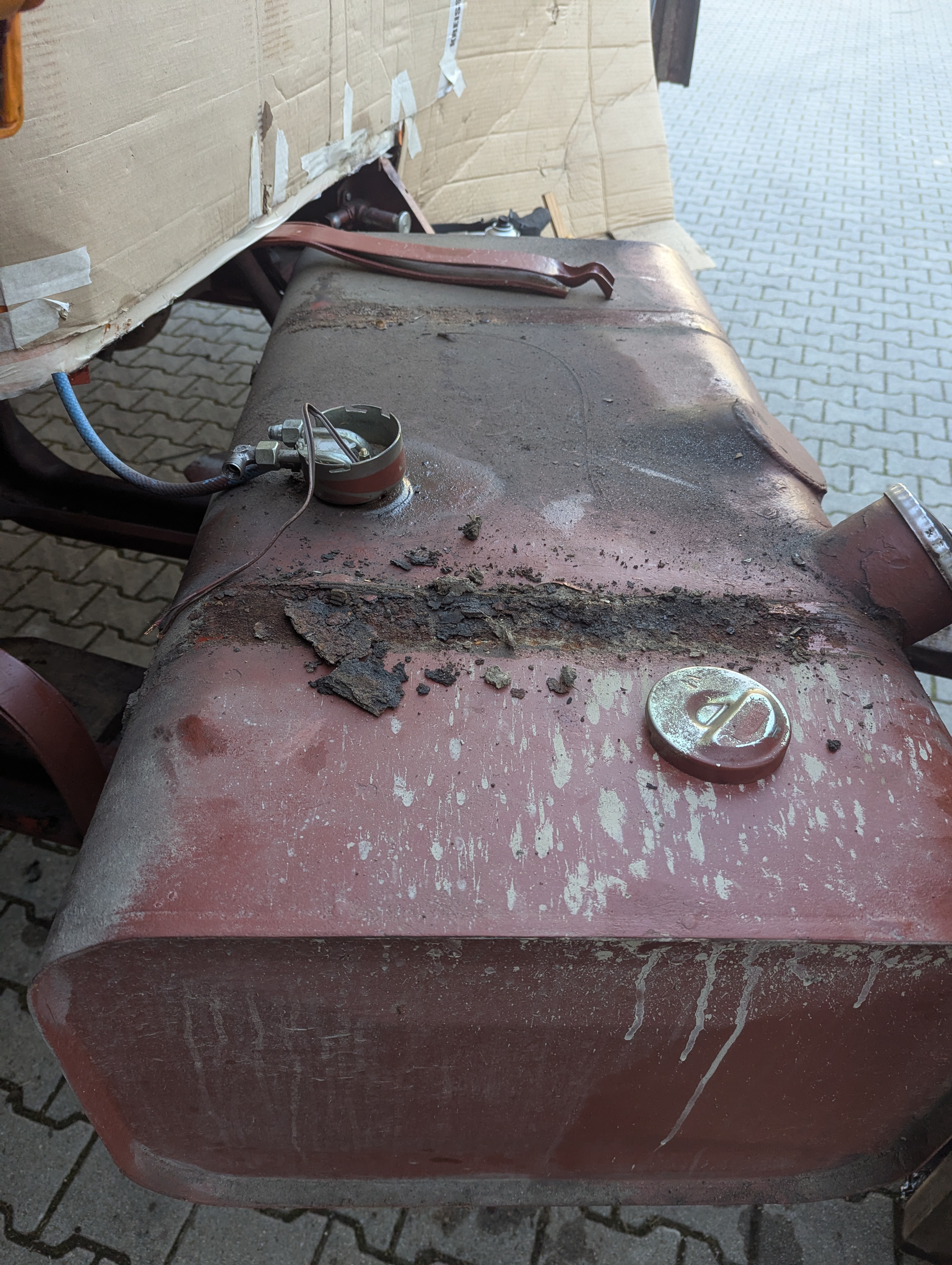

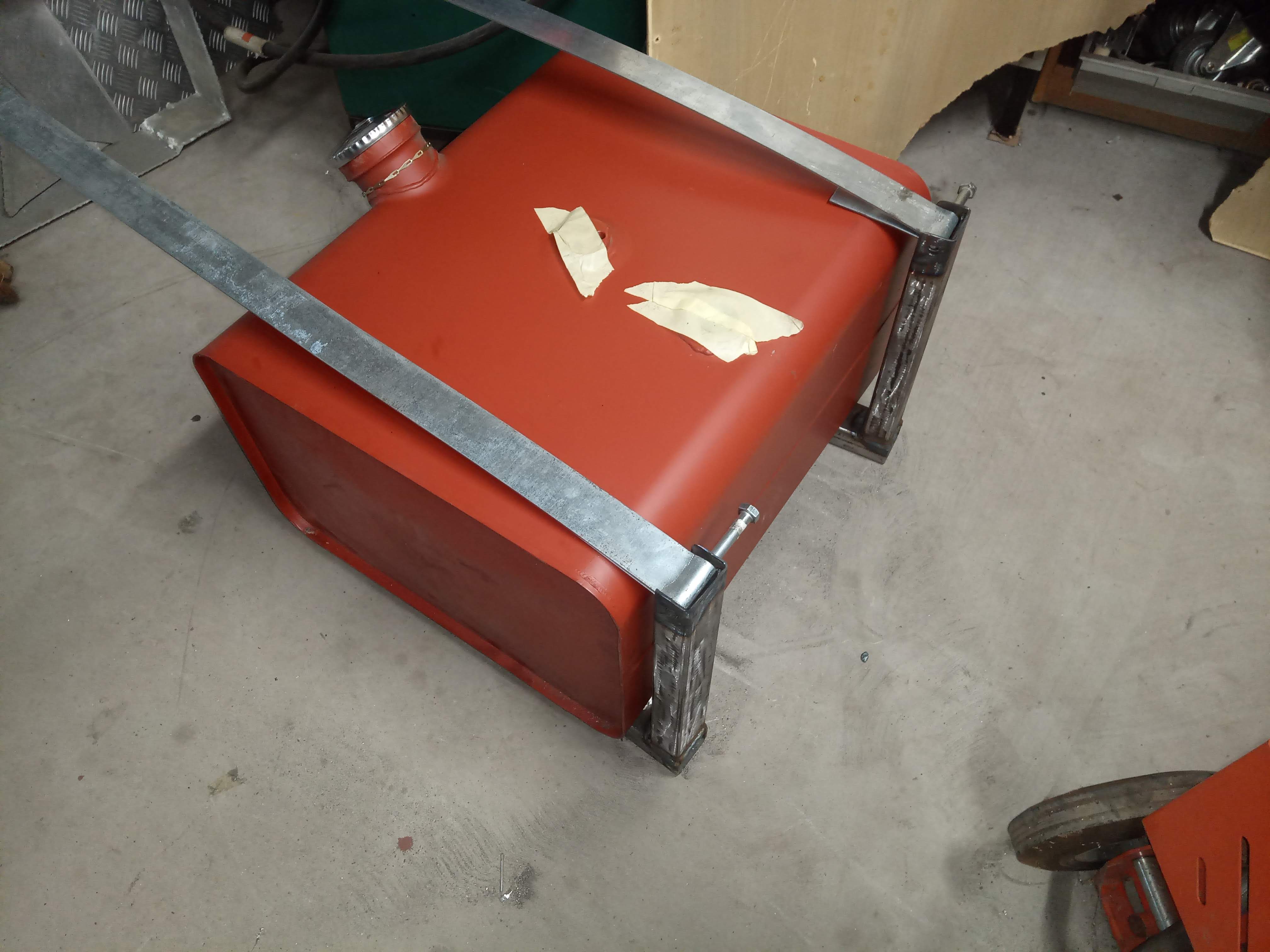

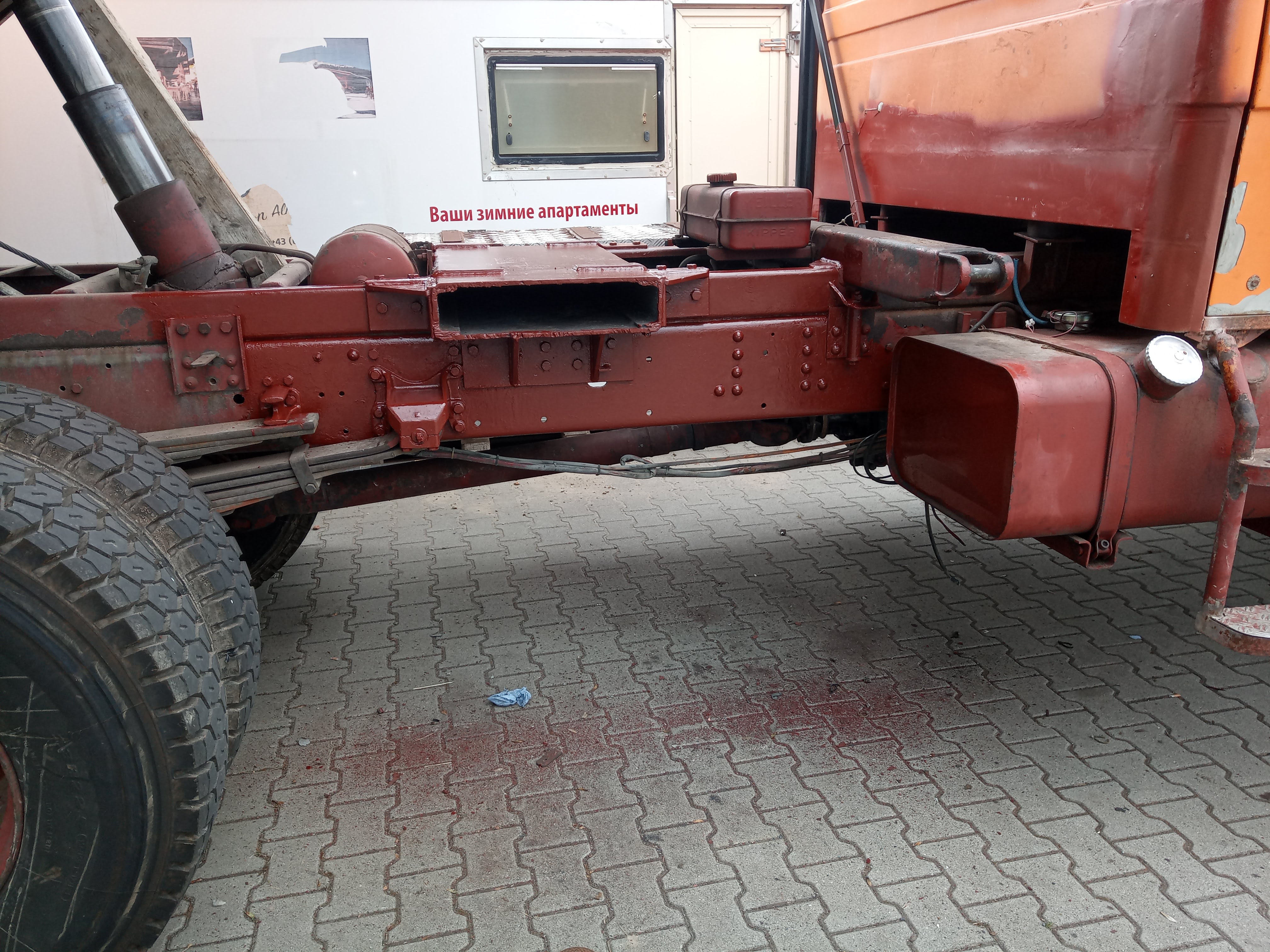

Einer der neuen 130l TanksDe Konsolen habe ich selbst aus Vierkantrohr angefertigt. Die Masse entsprechen denen vom Haupttank. Die Tankbänder habe ich ebenfalls selbst gefertigt, die Gummiunterlagen kann man online kaufen.IMG_20210630_112531_6der Einbauort direkt hinter dem bisherigen Haupttank. Die Halterung für die Konsolen musste ich selbst bauen. Löcher im Rahmen waren vorhanden.Der alte Haupttank war vermutlich selbst umgebaut - ziemlich schlampig übrigens - und hatte etliche Roststellen unter den Tankbändern. Da ein neuer Tank vergleichsweise günstig zu bekommen war habe ich mich entschieden auch diesen Tank zu tauschen. Die Herausforderung war der Tankstutzen: Wegen der Doppelkabine musste ich ihn nach hinten versetzen! Auf den Bildern sieht man wie ich ihne herausgeschnitten habe und an der neuen Position wieder eingeschweisst habe.
Was man nicht sieht ist die “Einbindung” des neuen Zusatztanks in das Gesamtsystem:
Der Motor zieht den Diesel ausschließlich aus dem Haupttank
vom Fahrerhaus aus kann man eine elektrische Zusatzpumpe einschalten, die den Diesel vom Zusatztank in den Haupttank pumpt (nur in dieser Richtung)
getankt werden die Tanks getrennt

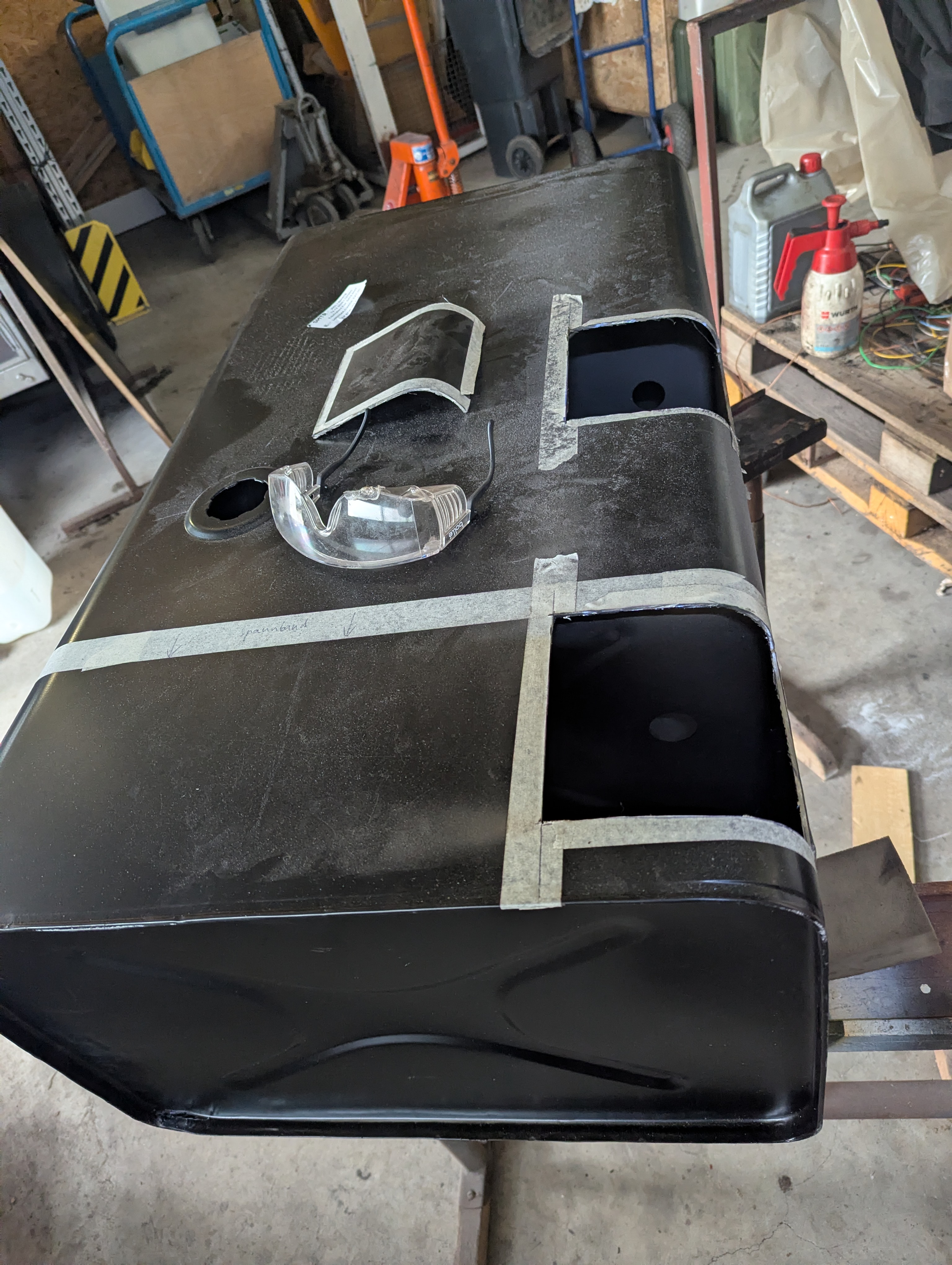

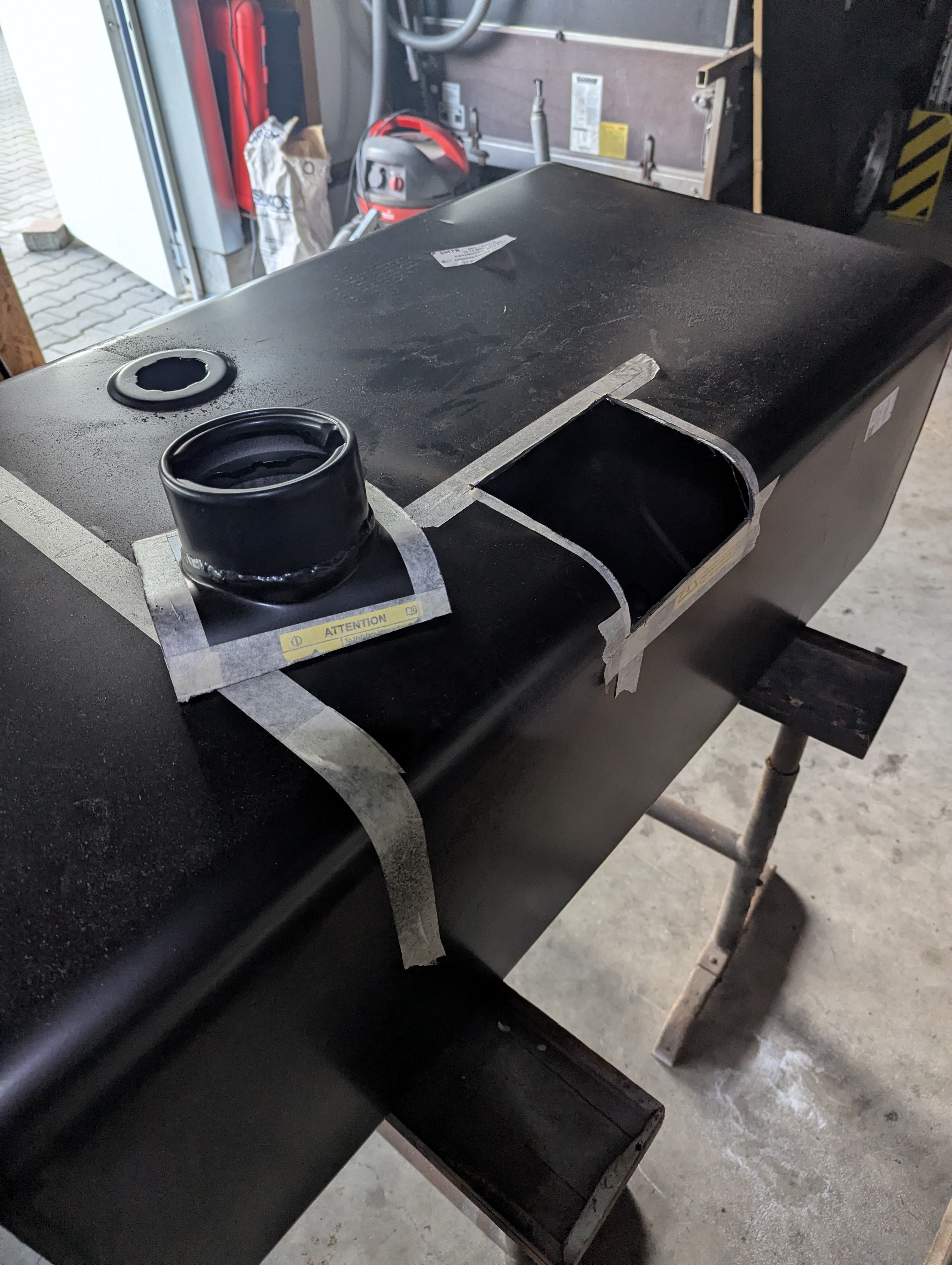

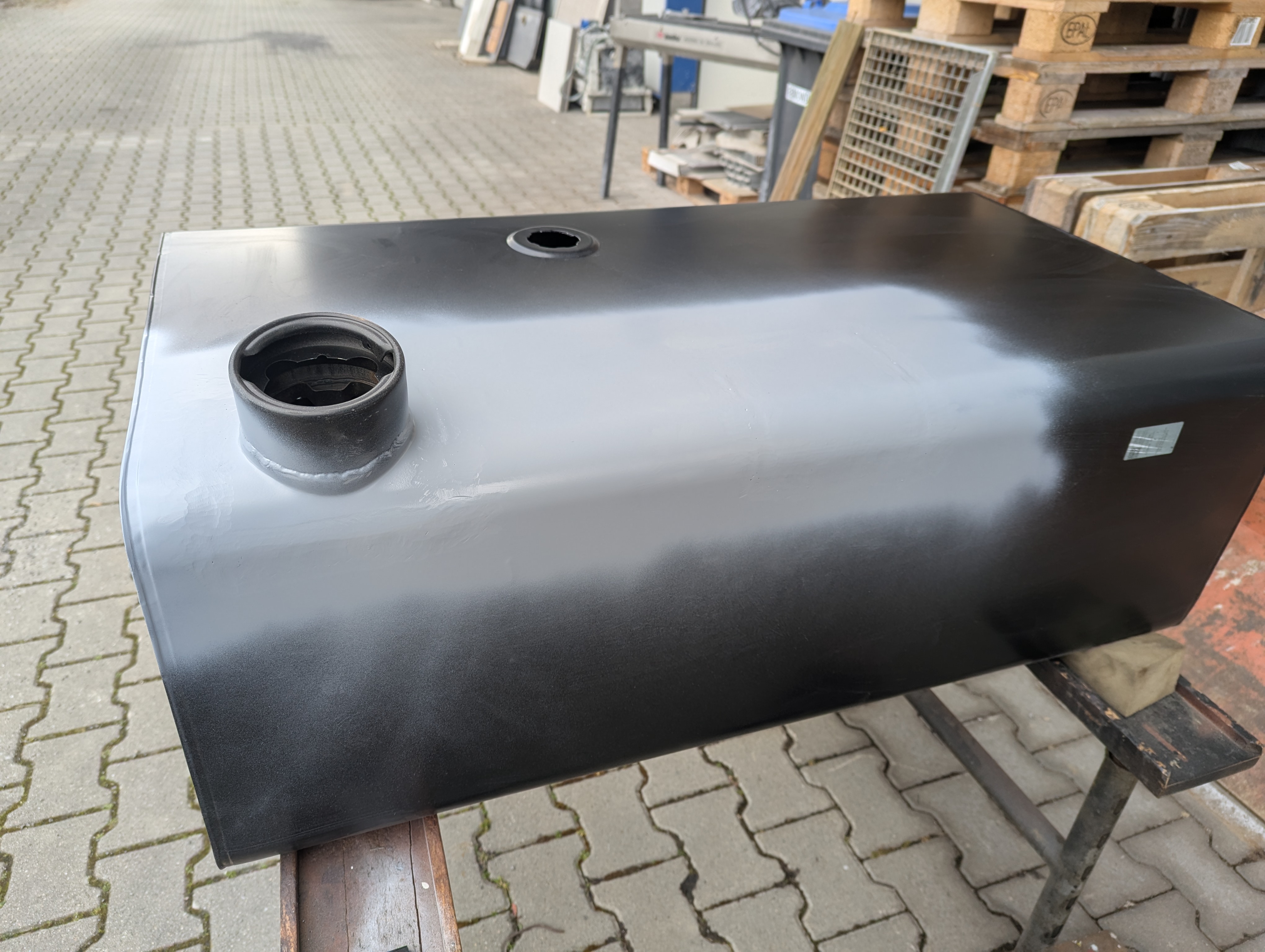

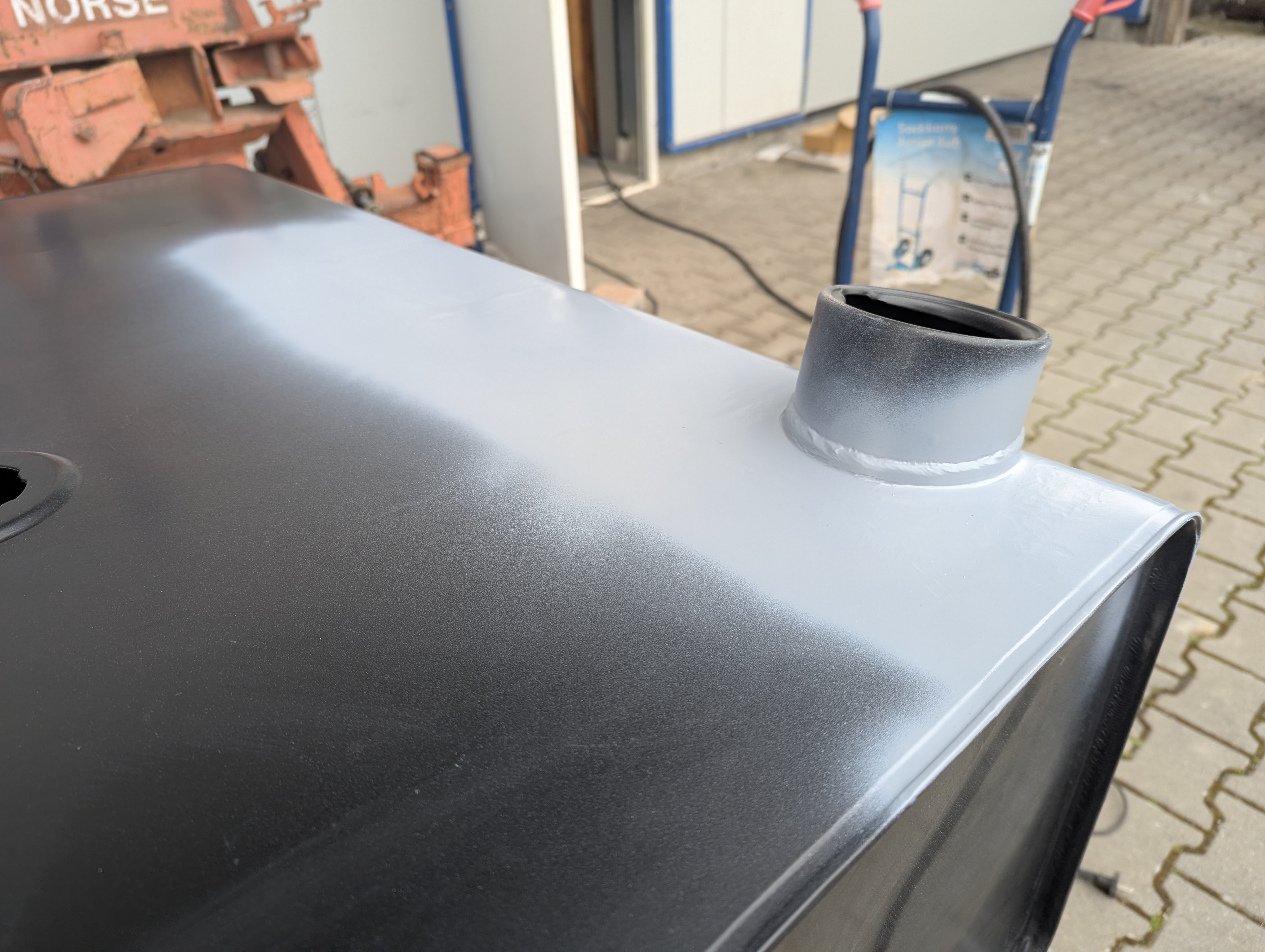

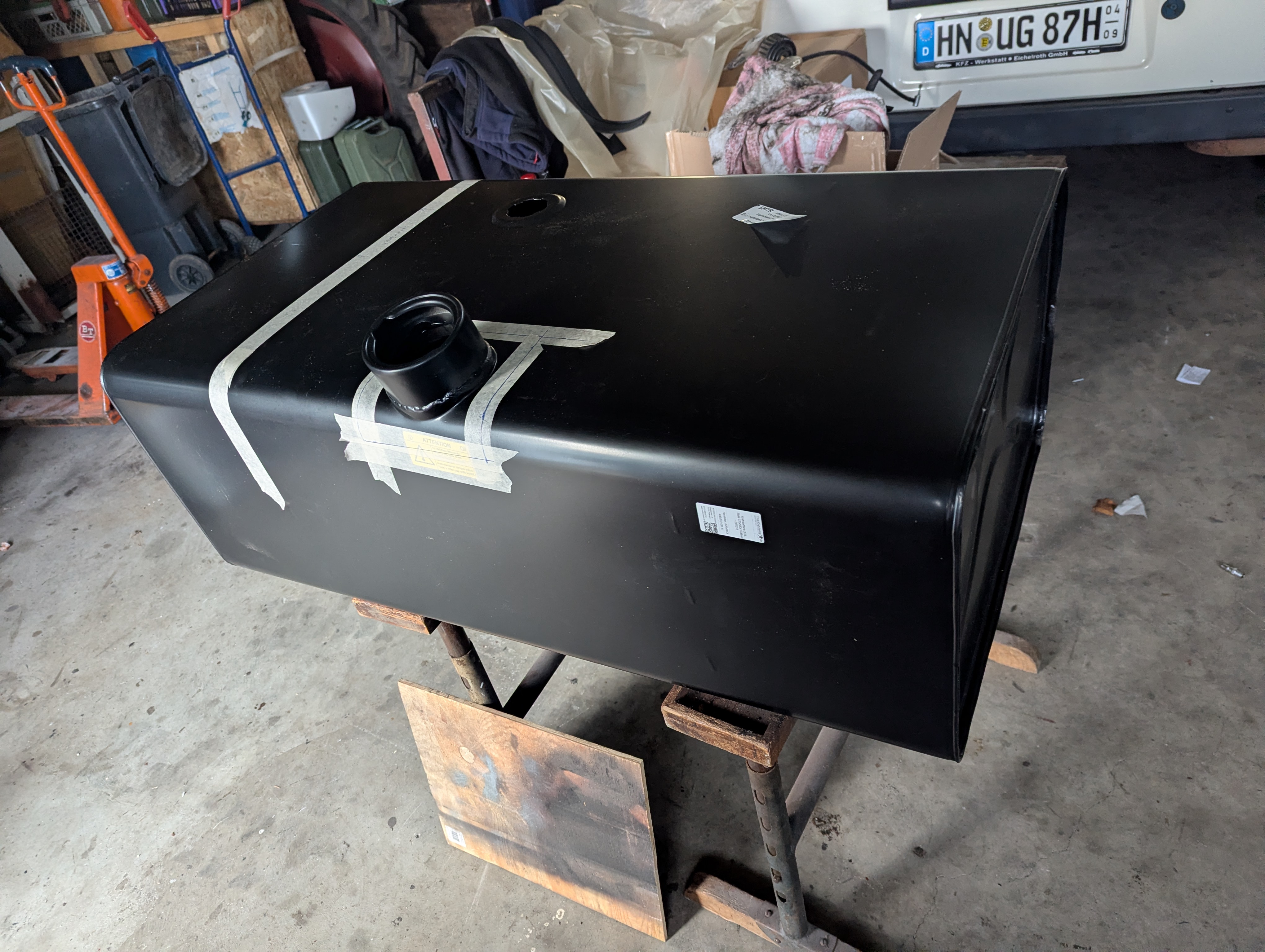

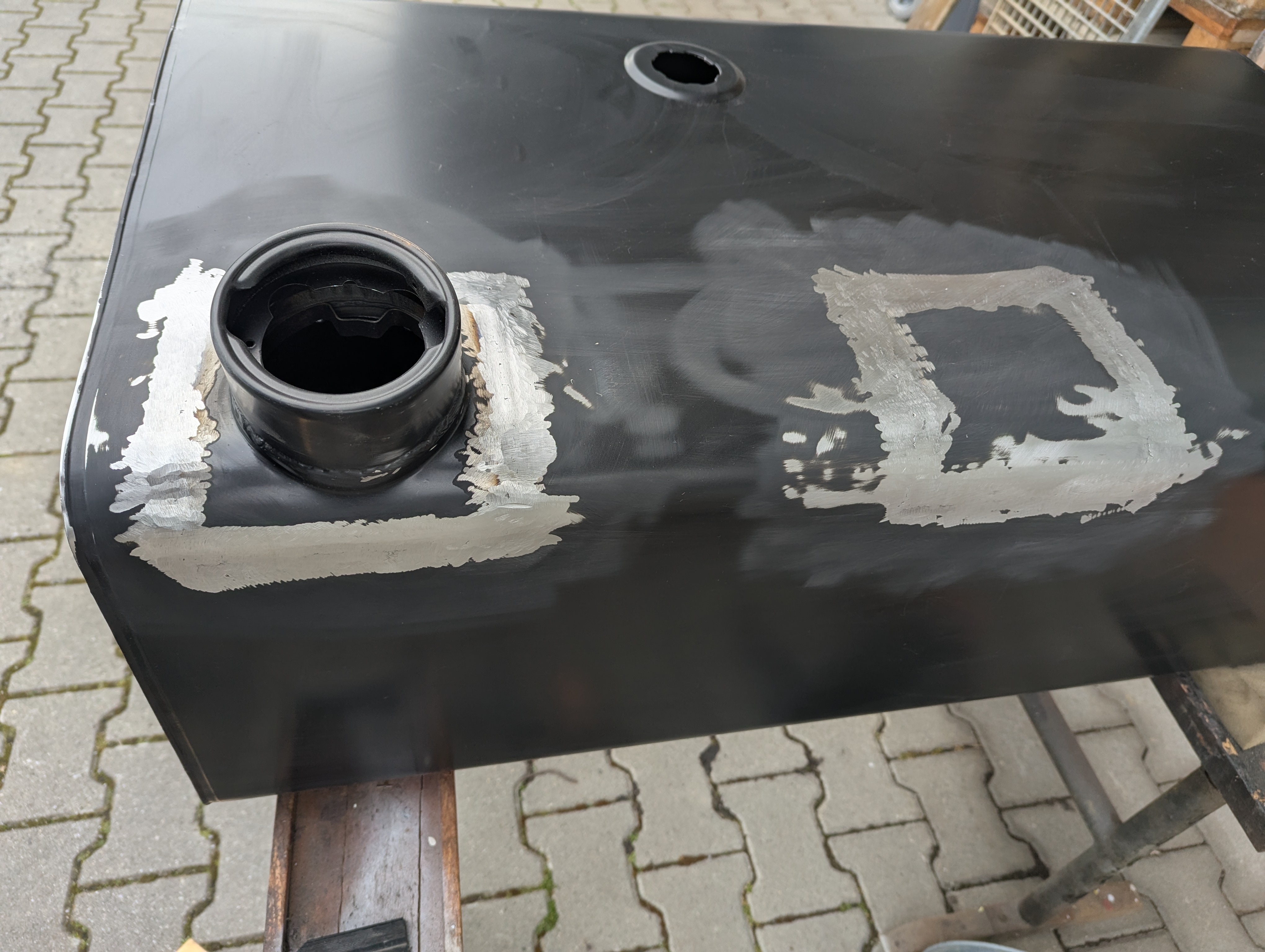

der neue Haupttankdas erste Loch ist drinPXL_20260217_160026851nach dem einschweissennach dem schweissen
Ein ziemliches Thema war noch die Tankanzeige:
Im Armaturenbrett ist nur Platz für eine normale, einfache Tankuhr. Ich habe mich daher entschieden hier eIne Eigenlösung zu bauen: Ein Arduino Uno liest im MInutentank die Widerstandswerte der beiden Tankgeber und rechnet diese um. Die Anzeige erfolgt über ein kleines E-Ink-Display mit 2 Füllstandsbalken. Aber das muss ich mal an anderer Stelle beschreiben. Der Riesenvorteil dieser Anzeige ist die sehr ruhige Anzeige und dass die Füllstände auch beI ausgeschalteter Zündung immer sichtbar sind.
Bildergalerie
Umbau und Erweiterung der Tankanlage am Magirus

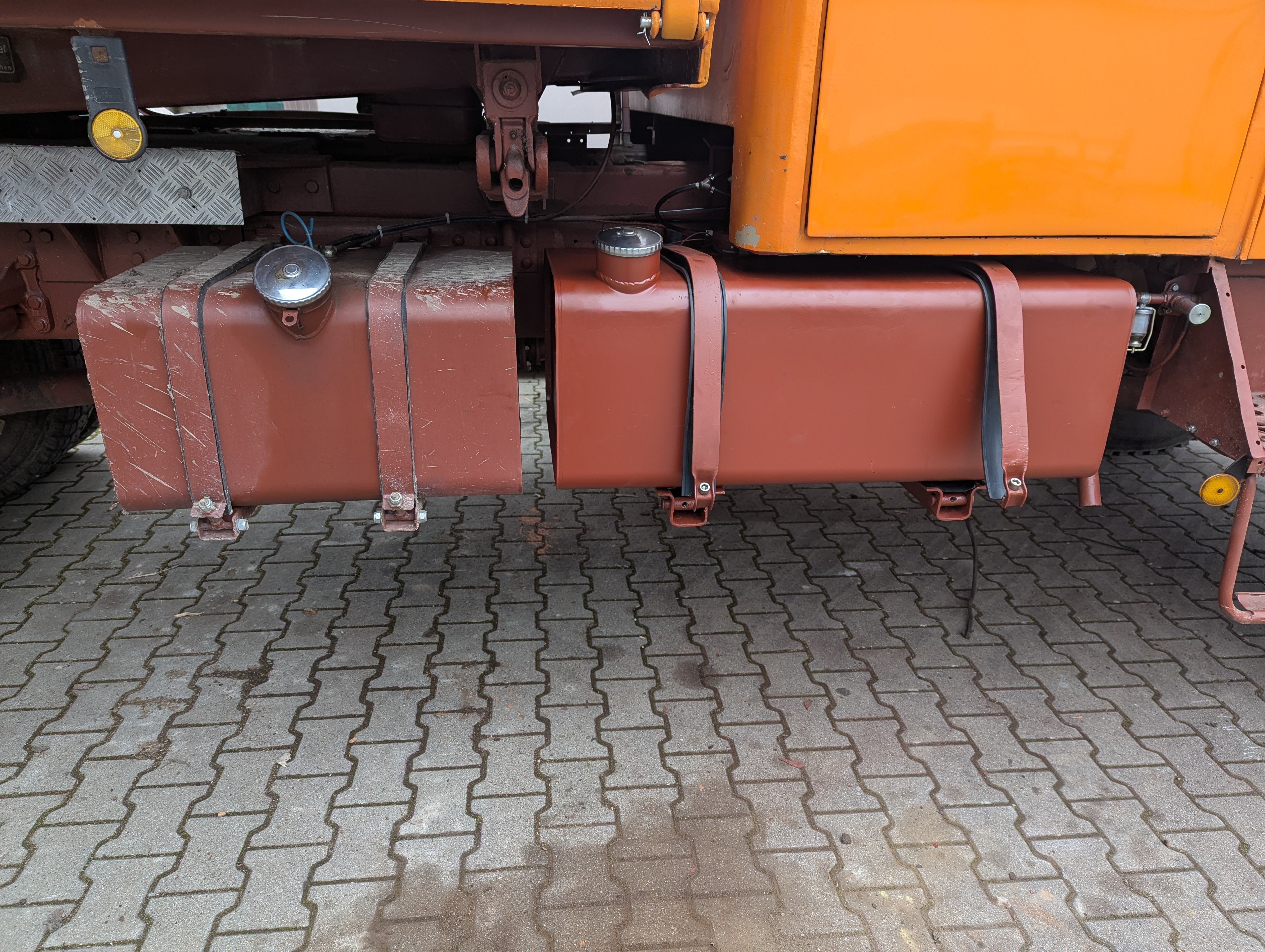

und so sieht die Geschichte heute aus. Was man nicht sieht ist die "Einbindung" des neuen Zusatztanks in das Gesamtsystem:\n- Der Motor zieht den Diesel ausschließlich aus dem Haupttank\n- vom Fahrerhaus aus kann man eine elektrische Zusatzpumpe einschalten, die den Diesel vom Zusatztank in den Haupttank pumpt (nur in dieser Richtung)\n- getankt werden die Tanks getrennt\n\nEin ziemliches Thema war noch die Tankanzeige:\nIm Armaturenbrett ist nur Platz für eine normale, einfache Tankuhr. Ich habe mich daher entschieden hier ene Eigenlösung zu bauen: Ein Arduino Uno liest im MInutentank die Widerstandswerte der beiden Tankgeber und rechnet diese um. Die Anzeige erfolgt über en kleines E-Ink-Display mit 2 Füllstandsbalken. Aber das muss ich mal an anderer Stelle beschreiben. Der RiesenvorteIl dieser Anzeige ist die sehr ruhige Anzeige und dass die Füllstände auch bei ausgeschalteter Zündung immer sichtbar sind. vor dem Lackieren mit Brantho Korruxder neue Haupttankdas erste Loch ist drinnach dem einschweissennach dem schweissen
